Informazioni di Base.
Descrizione del Prodotto

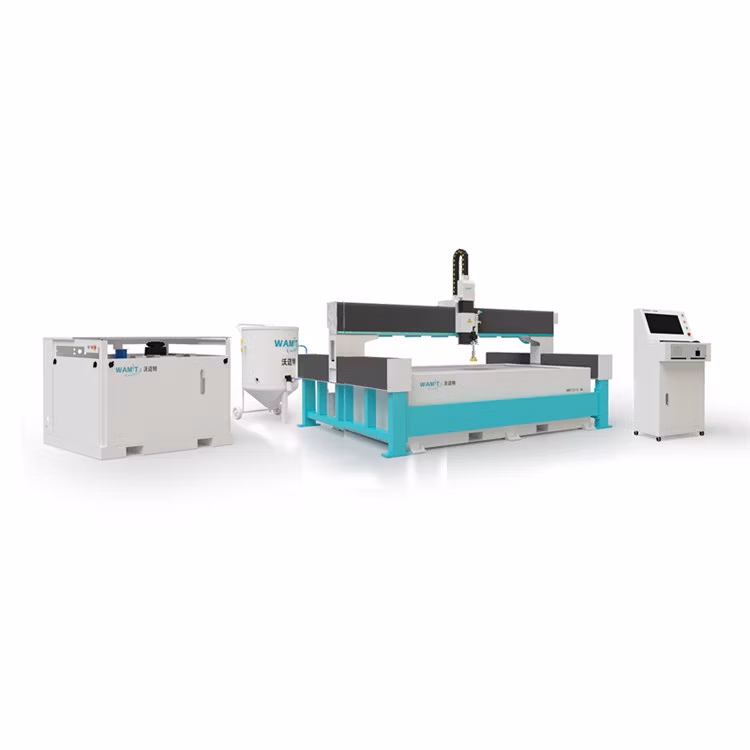

Un set completo di macchina da taglio a getto d'acqua abrasiva include piano di lavoro, pompa, controller CNC, sistema ad alta pressione con sistema di raffreddamento, alimentatore automatico abrasivo, sistema di trattamento dell'acqua e di rimozione degli abrasivi, ecc.
Il telaio dell'attrezzatura adotta un sistema di supporto pesante per la cena. Il supporto per impieghi gravosi dell'attrezzatura è sufficientemente rigido da garantire la stabilità in condizioni di funzionamento a lunga distanza e ad alta velocità. Con un metodo di fissaggio a più punti nella direzione della lunghezza del telaio, non vi è alcun spostamento di deformazione durante il funzionamento, che garantisce la precisione di taglio.
Un set completo di macchina da taglio a getto d'acqua abrasiva include piano di lavoro, pompa, controller CNC, sistema ad alta pressione con sistema di raffreddamento, alimentatore automatico abrasivo, sistema di trattamento dell'acqua e di rimozione degli abrasivi, ecc.
Il telaio dell'attrezzatura adotta un sistema di supporto pesante per la cena. Il supporto per impieghi gravosi dell'attrezzatura è sufficientemente rigido da garantire la stabilità in condizioni di funzionamento a lunga distanza e ad alta velocità. Con un metodo di fissaggio a più punti nella direzione della lunghezza del telaio, non vi è alcun spostamento di deformazione durante il funzionamento, che garantisce la precisione di taglio.

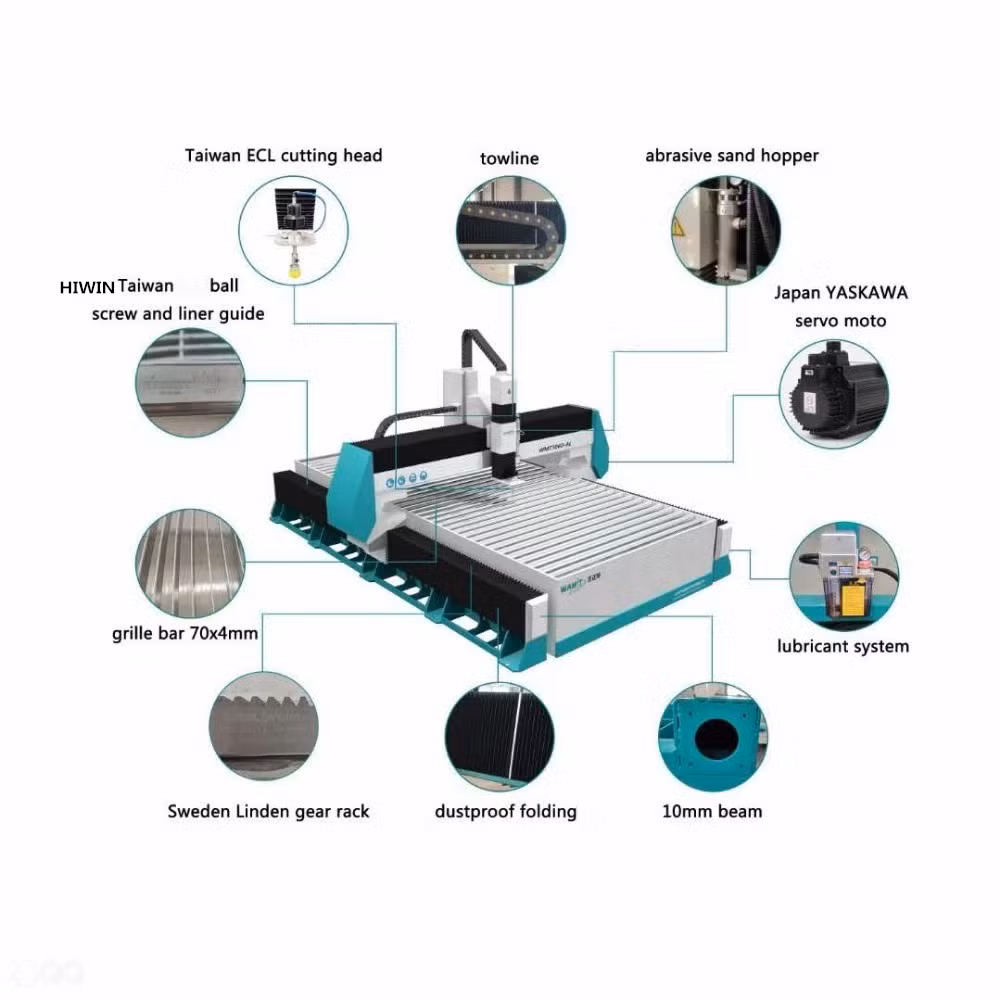

piattaforma di taglio
2. Il piano di lavoro del meccanismo di movimento CNC e del supporto dei pezzi adotta una struttura divisa che elimina l'influenza dello sgorello dell'acqua sulla precisione di taglio durante il taglio
3. Asse X, asse Y utilizzano cremagliera E pignone LINDEN SWEDEN di alta qualità, guida TBI, che garantiscono la precisione delle parti del cuscinetto, un trasporto stabile, una qualità resistente all'usura. Durante il taglio, provoca spruzzi di sabbia e acqua. Il design della struttura di sollevamento completamente racchiusa sull'asse Z impedisce la corrosione delle viti e delle guide.
4. Il sistema di lubrificazione automatica Lntegatato rende la manutenzione più automatica e semplice.
5. Tutti i componenti elettrici sono del marchio Schneider
6. Dotato di motore e potenza servoazionamento AC YASKAWA (marchio giapponese), alta precisione, lunga durata.
pompa intensificatore 420 mpa
Il tipo di pressurizzazione è idraulico. (L'acqua viene pressurizzata utilizzando il principio di intensificazione della pressione del fluido).
2.lo scarico massimo dell'olio è 90 l/min
3.lo scarico massimo dell'acqua è 3,8 l/min
4.diametro massimo dell'orifizio di 0,33 mm
5.la pressione di esercizio massima è 420 MPa (60000 psi)
6.la pressione di esercizio continua è di 350-380 MPa
7.requisiti di potenza: 37KW, 3 frasi, 380V/50HZ, CAN fare 220V/415V.
8.il tipo di cambio è elettronico
9.l'accumulatore esente da manutenzione viene importato da TAIWAN.
10.Intensifier importato
11.con IL motore SIEMENS e IL PLC SIEMENS, il motore è a pompa variabile in modo da ridurre i costi di utilizzo.
12.tutti i componenti elettrici sono del marchio Schneider.
13. Il rumore di lavoro è inferiore.

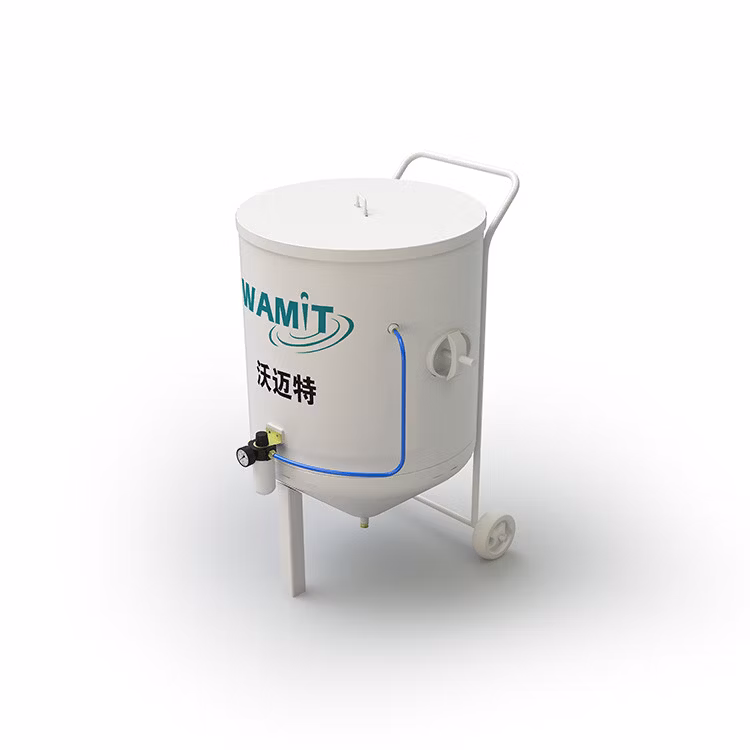

sistema di alimentazione della sabbia abrasiva
Può fornire la quantità di sabbia da taglio
Richiedono una pressione del gas compresso inferiore a 0,2 MPa. 220 kg possono utilizzare 8-10 ore

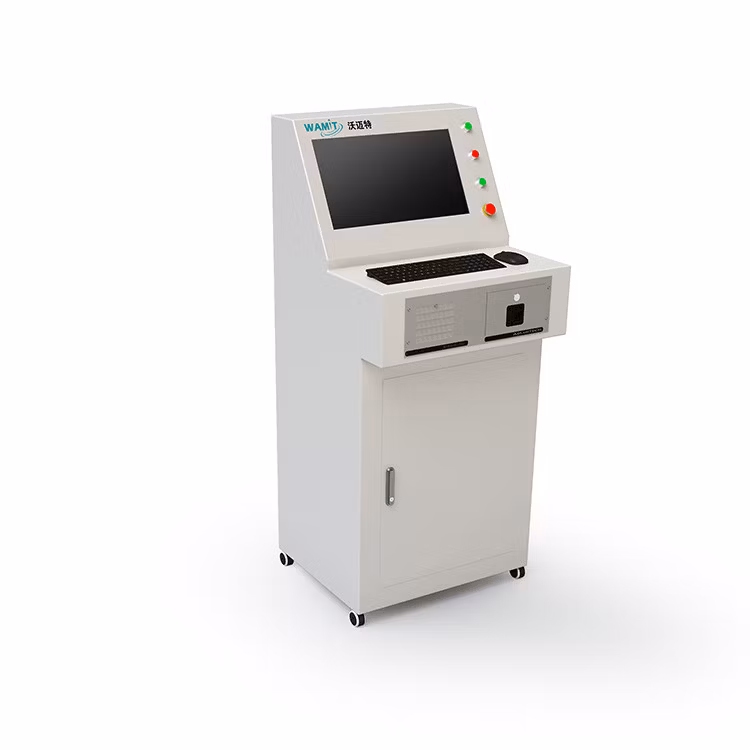

Centralina CNC
Adottare il software di taglio a getto d'acqua specializzato NCStudio, avere la funzione di salvataggio automatico per il funzionamento successivo.
Applicare IL PLC SIEMENS al posto del relè, i pulsanti sono Schneider
| Materiale | Specifiche | Velocità(mm/min) | |
| Pompa servocomando diretta | Pompa intensificatore idraulico | ||
| Piastra in acciaio al carbonio | 10 mm | 330 | 270 |
| 12 mm | 280 | 220 | |
| 14 mm | 240 | 180 | |
| 16 mm | 200 | 140 | |
| 20 mm | 170 | 110 | |
| 22 mm | 140 | 85 | |
| Piastra in alluminio | 12 mm | 800 | 600 |
| 30 mm | 200 | 160 | |
| Vetro | 5 mm | 2000 | 1600 |
| 8 mm | 1800 | 1400 | |
| 10 mm | 1500 | 1100 | |
| 12 mm | 1200 | 900 | |
| 14 mm | 1000 | 700 | |
| Piastrelle in ceramica | 12 mm | 2000 | 1500 |
| 14 mm | 1400 | 900 | |
| Pietra microcristallina | 16 mm | 1200 | 900 |
| Marmo | 25 mm | 1000 | 800 |
| 30 mm | 800 | 600 | |
